产品简介 Product Introduction

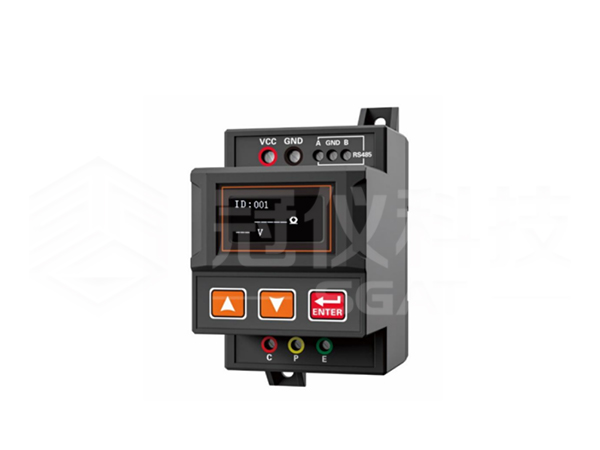

SGAT8818 在线式接地电阻测试仪搭载专业测量技术，支持精密三线法与简易二线法两种接地电阻测试模式，可灵活适配不同现场检测需求；接地电压测试采用平均值整流法，保障电压数据的精准度。设备核心优势在于实现 “在线检测 + 实时监测” 双重功能，无需中断现场运行即可持续获取接地系统状态数据，为设备安全运维提供实时数据支撑。
针对智能化管理需求，该测试仪支持基于 MODBUS 协议的 RS485 通讯功能，用户可依据实际场景开展二次开发工作，轻松组建监测网络，实现多点位远程在线集中监测，大幅提升接地系统管理的智能化与高效性。
在结构设计与材质性能上，SGAT8818 同样表现突出。设备整体结构小巧紧凑，重量轻便，配备导轨式卡槽设计，能快速完成现场安装固定，适配各类工业安装环境。显示端采用 OLED 屏幕，数据显示清晰直观，便于现场人员快速读取信息。外壳选用具备耐高低温、抗腐蚀、阻燃特性的专用材料，可从容应对野外恶劣环境、矿井复杂工况及室内长期运行场景，确保长时间在线监测过程中的高精度、高稳定性与高可靠性。
此外，仪器特别增设线阻校验功能，能有效规避因用户更换测试线、加长测试线长度等操作引发的测量误差，进一步提升对现场低值接地电阻的测量精度，为精准判断接地系统安全性提供更可靠的数据依据。
产品参数 Product Parameters
功 能 | 在线监测接地电阻、接地电压、等电位联结电阻、低值电阻等 |
电 源 | 标准：12V±1VDC、150mA Max. 选配：24V±1VDC |
测试方式 | 精密三线测量、简易两线测量 |
测量方法 | 接地电阻：额定电流变极法，测量电流3mA Max，820Hz； |
显示模式 | 12864 OLED液晶显示 |
数据模式 | 平均值 |
液晶尺寸 | 34.5mm×23.0mm；显示区域：29.42mm×14.7mm |
量 程 | 电阻：0.01Ω～2000Ω 电压：0.1V～600.0V |
最高分辨率 | 电阻：0.01Ω 电压：0.1V |
测试精度 | 电阻：±1%rdg±5dgt(辅助接地电阻100Ω±5%，对地电压＜10V) 电压：±2%rdg±5dgt |
超量程提示 | OL |
仪表尺寸 | 约117mm*62mm*88mm |
外包装尺寸 | 约117mm*62mm*88mm |
质 量 | 约230g |
线路电压 | 测量对地电压：AC 600V以下测量 |
测量时间 | 约30秒/次 |
测量次数 | 20000次以上(测量小于10Ω，测1次，停30秒再测) |
仪表接口 | 螺钉式接线端子 |
通讯方式 | RS485（用户二次开发，提供MODBUS协议） |
换 档 | 自动换档 |
功 耗 | 待机7mA Max；测量40mA Max |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -20℃～60℃；70%rh以下 |
过载保护 | 测试接地接地电阻时：E-P、E-C各端口间AC 280V/3秒 |
绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)； IEC61010-031；IEC61557-1(接地电阻)；JJG 366-2004(接地电阻表)。 |
