变压器直流电阻测试现场纪实：精准检测，守护电网安全
春日的变电站内，阳光透过设备间隙洒下，一场关乎电力设备安全的 “体检” 正在有序开展 ——10kV 配电变压器直流电阻测试。作为变压器交接、大修及预防性试验的核心项目，直流电阻测试是排查绕组接头松动、分接开关接触不良、匝间短路等隐患的关键手段，每一个数据都关乎电网运行的稳定与可靠。
一、现场准备：安全为先，严谨有序
清晨 7 点，试验团队抵达变电站，严格执行 “停电、验电、接地、挂牌” 安全流程。工作负责人办理工作票，明确分工：操作人负责仪器操作与接线，监护人全程监护，记录人同步记录数据。
安全防护：断开变压器高低压侧所有电源，使用合格验电器确认无电后，在各侧挂设接地线，悬挂 “有人工作，禁止合闸” 警示牌，设置安全围栏，杜绝无关人员进入。
设备清理：拆除变压器与外部母线、电缆的连接线，用砂纸、酒精擦拭绕组接线端子，去除氧化层与油污，确保测试接触良好。

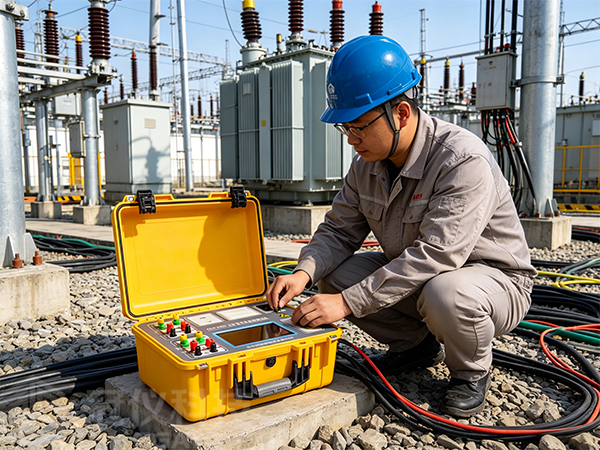

仪器调试：取出10A 变压器直流电阻测试仪，接通 AC220V 电源，开机自检，检查电流档位、电压采集、自动放电功能是否正常，校准测试导线，确保四线制接线无误。
参数记录：测量环境温度（18℃）、变压器顶层油温，核对分接开关位置（额定档位 Ⅲ 档），为后续数据换算与对比提供依据。
二、实操测试：四线精准，耐心等待
一切准备就绪，测试正式开始。本次测试对象为500kVA 油浸式配电变压器，采用四线制开尔文测量法，彻底消除引线与接触电阻干扰。
规范接线：将测试仪电流线（C1、C2，粗线）接至变压器高压侧 A、B 相绕组两端，电压线（P1、P2，细线）紧贴电流线内侧，靠近绕组端子，确保接线牢固无松动。低压侧 a、b、c 相及中性点按同样方法依次接线。
档位选择：根据变压器容量，选择10A 测试电流，该档位既能保证测量精度，又能快速稳定电流，适配中大型变压器绕组测试。
启动测量：按下 “测试” 键，仪器自动启动恒流输出，显示屏实时显示电流、电压及电阻值。由于变压器绕组是 RL 串联回路，电感会阻碍电流变化，需等待5-10 分钟，待数值稳定不再波动后，自动锁定并记录数据。
逐档测试：依次切换分接开关 Ⅰ、Ⅱ、Ⅲ 档，每换一档前，必须等待仪器自动放电完成（≥5 分钟），再重新接线测试，确保各档位数据准确。
三、数据判读：精准分析，排查隐患
测试完成后，记录人整理数据，计算三相直流电阻不平衡率，并与出厂值、历史数据对比：
高压侧（Ⅲ 档）：A 相 1.256Ω、B 相 1.258Ω、C 相 1.255Ω，不平衡率0.24%，远低于标准≤2% 的要求。
低压侧（Ⅲ 档）：a 相 0.082Ω、b 相 0.083Ω、c 相 0.082Ω，不平衡率1.22%，符合规范。
温度换算：按标准公式将测试值换算至 20℃，换算后数据偏差在允许范围内，无异常波动。
经分析，本次测试数据稳定、相间平衡，排除了绕组接触不良、匝间短路等隐患，变压器直流电阻性能合格。
四、现场收尾：规范复原，总结复盘
测试结束后，团队严格执行收尾流程：
按下仪器 “放电” 键，对变压器绕组充分放电，确保残余电荷彻底释放。
拆除所有测试导线，恢复变压器高低压侧外部接线，拆除接地线与警示牌。
整理仪器与工具，清洁现场，填写试验报告，详细记录测试条件、数据及结论，归档留存。
五、现场感悟：细节决定安全
直流电阻测试看似简单，实则每一步都容不得半点马虎。从安全措施的落实，到接线的规范，再到数据的耐心等待与精准分析，每一个细节都是对电力设备安全的守护。作为电力试验人员，我们始终秉持 “精准、严谨、安全” 的原则，用专业技术为电网稳定运行保驾护航，让每一台变压器都能安全、可靠地输送电能。
